توضیحات
کاربرد:

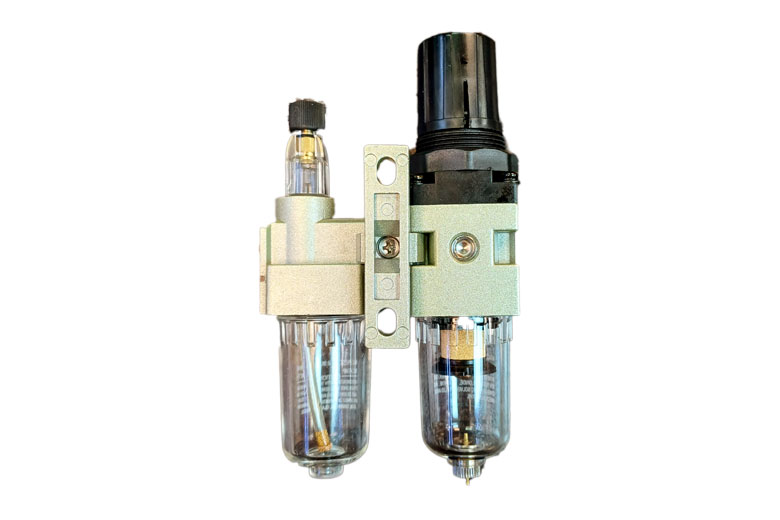

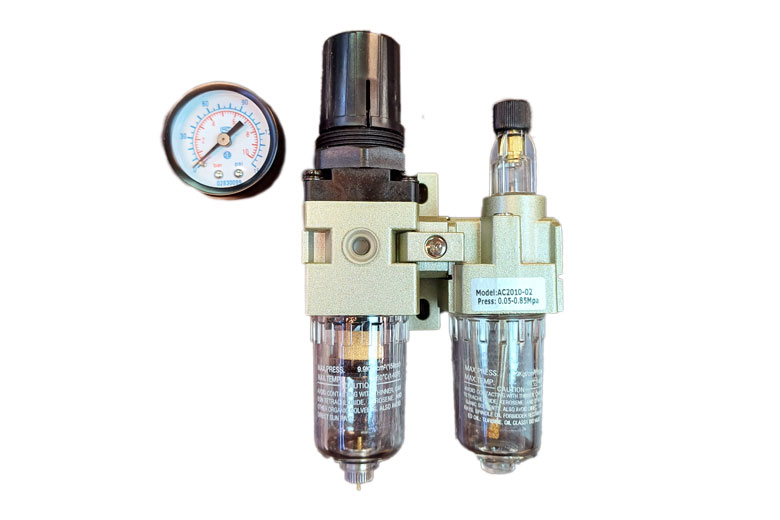

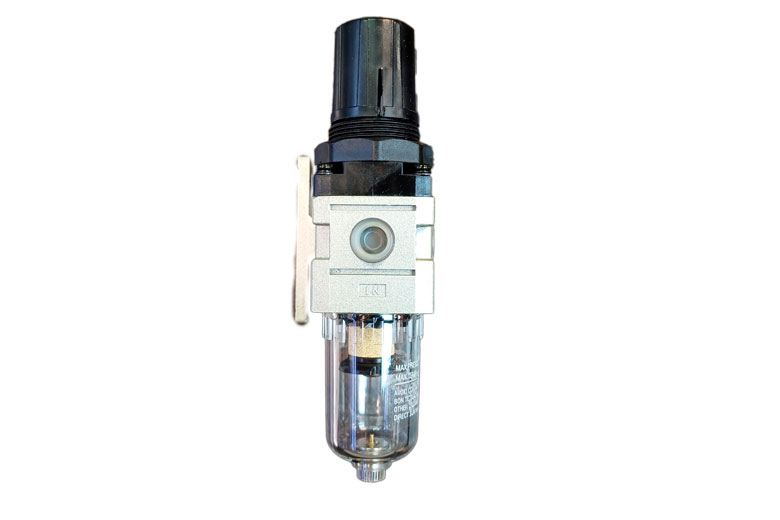

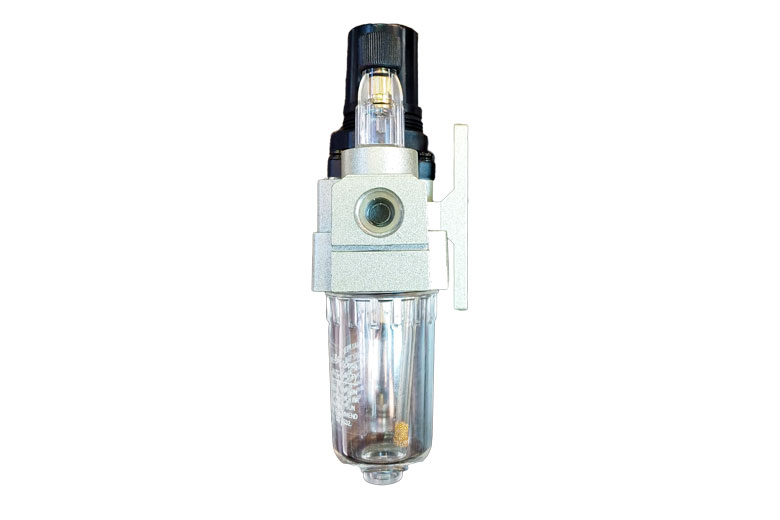

هوا که از یک مخزن هوا یا کمپرسور خارج میشود، گرم، کثیف و مرطوب است، که میتواند به تجهیزاتی که در نقاط پایین جریان قرار دارند، از جمله شیرها، سیلندرها و ابزارهای هوای فشرده، آسیب بزند و عمر آنها را کوتاه کند.بنابراین قبل از اینکه هوای فشرده از سیستم خارج شود، باید تمیز شده و روغنزده شود. در اینجا استفاده از یک واحد مراقبت(فیلتر، رگولاتور و روغنکار) مفید است.یک واحد مراقبت این سه مؤلفه را در یک قطعه یکپارچه ترکیب میکند تا سیستمهایتحت فشار هوا را در شرایط کاری بهینه نگه دارد.
شرایط استفاده:
- اطمینان حاصل کنید که شرایط نصب با مقادیر فنی (برای فشار، دما و غیره) هماهنگ باشند.
- از شرایط محیطی موجود اطلاع داشته باشید و تلاش کنید از ترکیبات کلر کربن و ترکیبات آروماتیک، اسیدهای اکسیدی وقلیای قوی استفاده نکنید تا از آسیب به فیلتر و کاسههای روغن جلوگیری شود.
- ورود جریان فشار هوا به سیستم را به طور آهسته و با احتیاط انجام دهید تا جلوی حرکات ناگهانی و بیکنترل گرفته شود.
- همیشه از محصول در حالت اصلی آن استفاده کنید و تغییرات غیرمجاز انجام ندهید.
دستورالعمل نصب:
- از شیرهای قطع، برای نصب و نگهداری (بهعنوان مثال هنگام تعویض فیلتر) استفاده کنید.
- جهت جریان را توجه داشته باشید که در اتصالات مشخص است.
- برای تعویض فیلتر، فضای کافی زیر کاسه فیلتر (حداقل ۱۳۰ میلیمتر) را برای تعویض فیلتر، آزاد قرار دهید و فیلتر رابصورت عمودی تنظیم کنید.
- لوله را به اتصالات واحد مراقبت متصل کنید و آب بندی کنید.
نصب گیج:
- گیج را در اتصال مربوطه پیچ دهید، سیل آب بندی گیج از پیش بر روی رزوه اتصال گیج نصب شده است.
شرایط افزودن روغن به کاسه روغن به شرح زیر است:
- شیرها را ببندید و فشار عملیاتی را تخلیه کنید.
- کاسه روغن را به جهت عقربههای ساعت بچرخانید.
- سطح روغن نباید بیشتر از حجم دو سوم کاسه شود.
- روغن توصیه شده: ISO VG-32 یا همان رنج
نحوه کار:
- فلکه تنظیم فشار (رگلاتور) را به سمت بالا بکشید تا آن را باز کنید.
- فلکه تنظیم فشار را به سمت - تا حد امکان بچرخانید. جریان فشار هوا در سیستم بصورت کامل کند شود.
- دکمه تنظیم فشار را به سمت + بچرخانید تا فشار مورد نظر در گیج نمایش داده شود.
- فشار ورودی حداقل باید 0.1 مگاپاسکال بیشتر از فشار خروجی باشد.
- دکمه تنظیم فشار را به سمت پایین فشار دهید تا از چرخش غیرمنتظره جلوگیری شود.
فیلتر را به موقع تعویض کنید و به شرح زیر عمل کنید:
- فشار هوا از سیستم تخلیه نمایید.
- کاسه فیلتر را به سمت عقربههای ساعت بچرخانید.
- پس از تعویض فیلتر قطعات مجزا را مجدداً نصب کنید.
مراقبت و نگهداری:
- اگر سطح تبخیر به حدود 10 میلیمتر زیر المان فیلتر برسد، پیچ تخلیه را به سمت عقربههای ساعت باز کنید تا آب تبخیرجمع شده بتواند تخلیه شود.
