ویژگیهای محصول

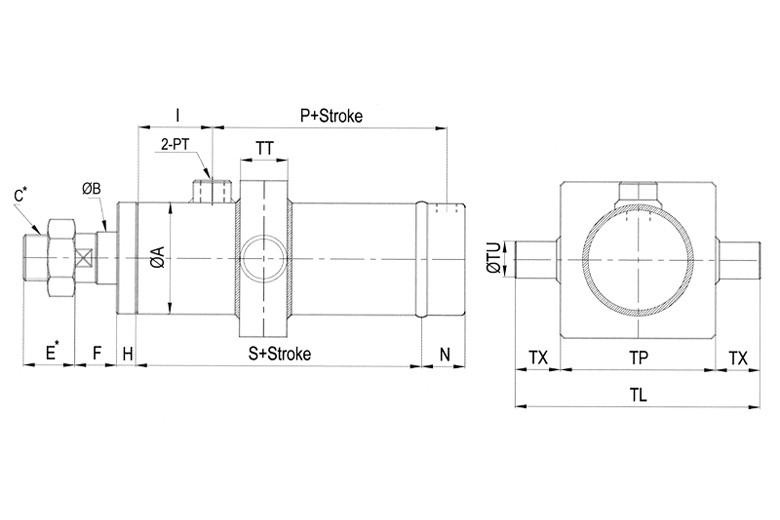

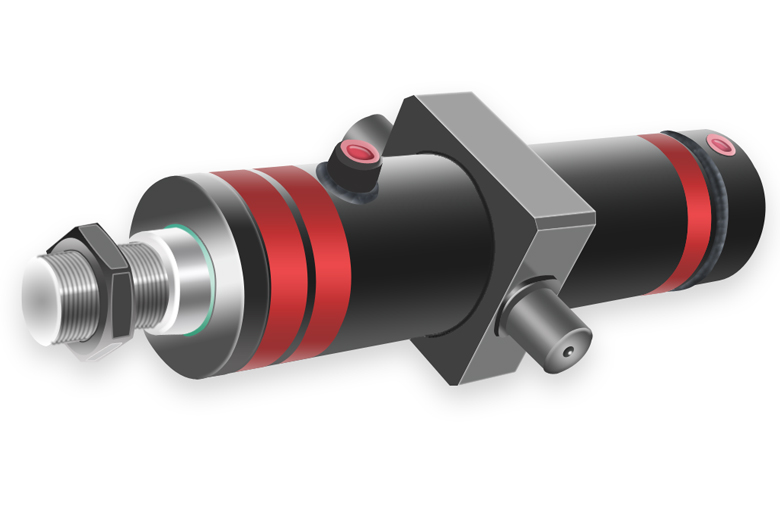

سری جکها یا سیلندرهای هیدرولیک NHO به سیلندرهای کمربندی شناخته میشود و دارای مکانیزم چرخشی بوده و در زمان ساخت محل قرارگیری کمربند مشخص شده تا جوشکاری گردد و با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
Item | Bore | ØA | ØB | C* | E* | F | H | I | N | P | PT | S | ØTU | TP | TL | TT | TX |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ø50 | 60 | 35 | M30xP1.5 | 40 | 20 | 10 | 56 | 30 | 71 | 3/8 | 110 | 25 | 90 | 140 | 33 | 25 |
2 | Ø63 | 73 | 40 | M30xP1.5 | 45 | 25 | 10 | 56 | 35 | 79 | 3/8 | 115 | 32 | 102 | 166 | 40 | 32 |
3 | Ø80 | 95 | 50 | M40xP2 | 55 | 25 | 15 | 64 | 40 | 83 | 3/8 | 125 | 32 | 120 | 184 | 43 | 32 |
4 | Ø100 | 115 | 60 | M50xP2 | 70 | 25 | 20 | 78 | 40 | 94 | 1/2 | 150 | 40 | 140 | 220 | 53 | 40 |
5 | Ø125 | 140 | 80 | M70xP2 | 80 | 35 | 20 | 78 | 50 | 109 | 1/2 | 160 | 50 | 175 | 275 | 58 | 50 |
