ویژگیهای محصول

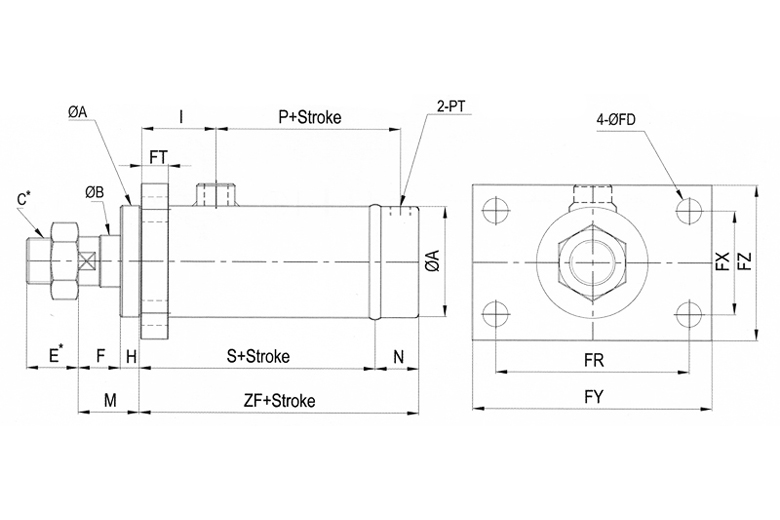

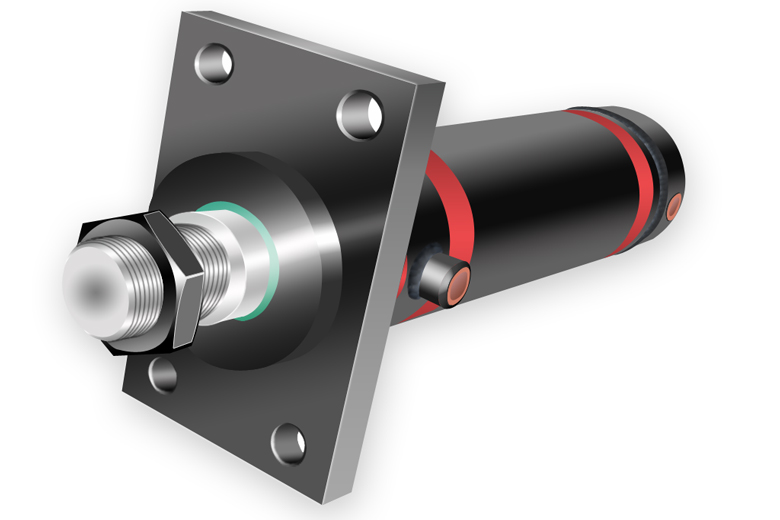

سری جکها یا سیلندرهای هیدرولیک NHL با فلنج نصب شده روی سیلندر جهت کارهای پرسکاری مورد استفاده قرار میگیرد که با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
Item | Bore | ØA | ØB | C* | E* | F | H | I | M | N | P | PT | S | ZF | ØFD | FT | FR | FX | FY | FZ |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ø50 | 60 | 35 | M30xP1.5 | 40 | 20 | 10 | 56 | 30 | 30 | 71 | 3/8 | 110 | 140 | 14 | 17 | 110 | 56 | 150 | 85 |
2 | Ø63 | 73 | 40 | M30xP1.5 | 45 | 25 | 10 | 56 | 35 | 35 | 79 | 3/8 | 115 | 150 | 14 | 17 | 126 | 68 | 155 | 95 |
3 | Ø80 | 95 | 50 | M40xP2 | 55 | 25 | 15 | 64 | 40 | 40 | 83 | 3/8 | 125 | 165 | 18 | 20 | 152 | 75 | 190 | 120 |
4 | Ø100 | 115 | 60 | M50xP2 | 70 | 25 | 20 | 78 | 45 | 40 | 94 | 1/2 | 150 | 190 | 20 | 20 | 180 | 100 | 220 | 140 |
5 | Ø125 | 140 | 80 | M70xP2 | 80 | 35 | 20 | 78 | 55 | 50 | 109 | 1/2 | 160 | 210 | 24 | 30 | 222 | 122 | 280 | 170 |
