ویژگیهای محصول

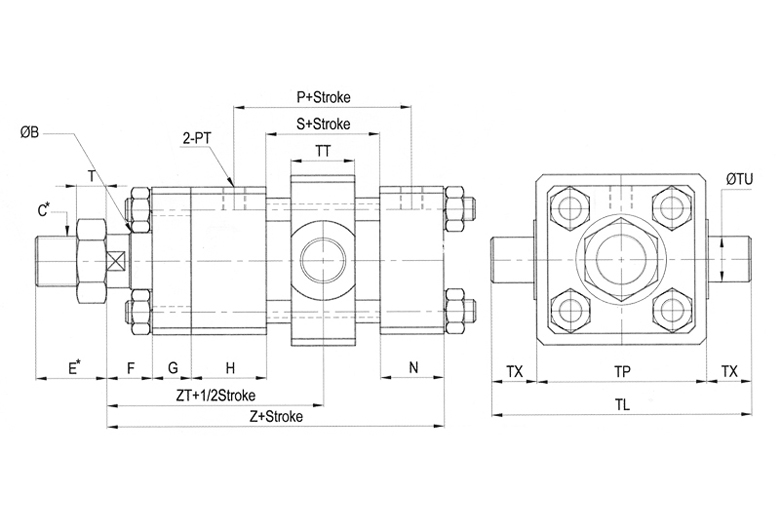

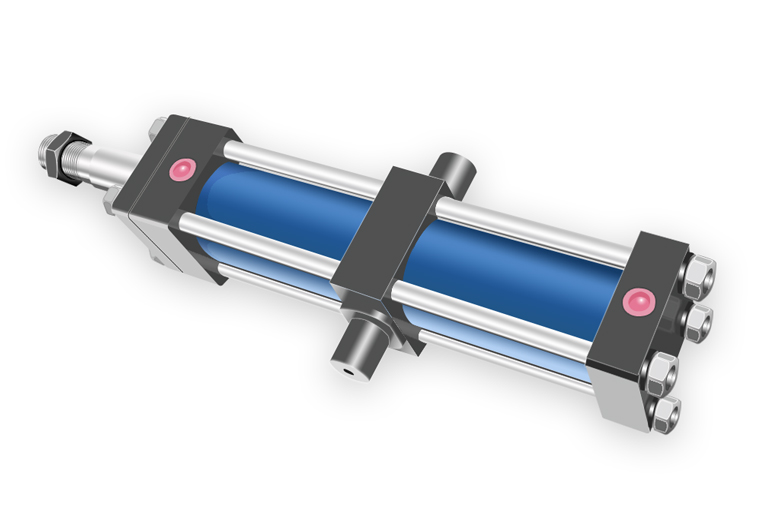

سری جکها یا سیلندرهای هیدرولیک NHF که به سیلندرهای کمربندی شناخته میشود دارای مکانیزم حرکت چرخشی محدود میباشد که در ماشین آلات بسته بندی و جیگ و فیکسچرها مورد استفاده قرار میگیرد و با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
| Item | Bore | ØB | C* | E* | F | G | H | N | P | PT | S | T | Z | ZT | ØTU | TL | TP | TT | TX |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ø40 | 25 | M22xP1.5 | 40 | 20 | 17 | 33 | 28 | 76 | 3/8 | 50 | 13 | 148 | 95 | 20 | 115 | 75 | 28 | 20 |
| 2 | Ø50 | 30 | M26xP1.5 | 40 | 20 | 17 | 38 | 30 | 85 | 3/8 | 55 | 13 | 160 | 102.5 | 25 | 140 | 90 | 33 | 25 |
| 3 | Ø63 | 35 | M30xP1.5 | 45 | 20 | 17 | 38 | 30 | 85 | 3/8 | 55 | 13 | 160 | 102.5 | 32 | 166 | 102 | 40 | 32 |
| 4 | Ø80 | 40 | M30xP1.5 | 45 | 20 | 20 | 38 | 35 | 107 | 1/2 | 75 | 13 | 188 | 115.5 | 32 | 184 | 120 | 43 | 32 |
| 5 | Ø100 | 50 | M40xP2 | 55 | 25 | 20 | 41 | 37 | 123.5 | 1/2 | 90 | 15 | 213 | 131 | 40 | 220 | 140 | 53 | 40 |
| 6 | Ø125 | 60 | M50xP2 | 70 | 35 | 30 | 57 | 47 | 143 | 3/4 | 100 | 15 | 269 | 172 | 50 | 275 | 175 | 58 | 50 |
| 7 | Ø150 | 80 | M70xP2 | 80 | 35 | 30 | 60 | 50 | 135 | 3/4 | 90 | 20 | 265 | 170 | 60 | 326 | 206 | 73 | 60 |
| 8 | Ø180 | 100 | M90xP2 | 100 | 35 | 40 | 65 | 55 | 172 | 1 | 120 | 20 | 315 | 200 | 80 | 403 | 243 | 98 | 80 |
| 9 | Ø200 | 100 | M90xP2 | 100 | 40 | 40 | 65 | 60 | 175 | 1 | 120 | 20 | 325 | 205 | 90 | 452 | 272 | 108 | 90 |
