ویژگیهای محصول

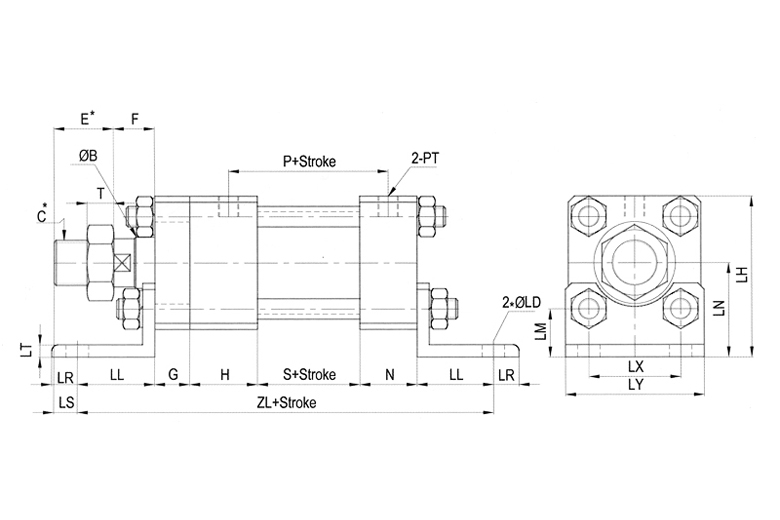

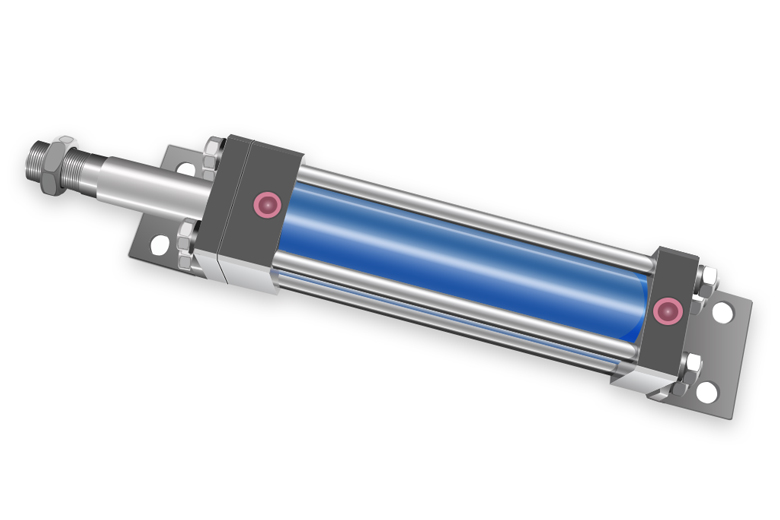

سری جکها یا سیلندرهای هیدرولیک NHD با نصب آسان بر روی سطوح افقی و عمودی برای ماشین آلات بسته بندی صنعتی و جیگ و فیکسچرها طراحی شده است که با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
| Item | Bore | ØB | C* | E* | F | G | H | N | LH | LN | LS | P | PT | S | T | ZL | ØLD | LL | LM | LR | LT | LX | LY |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ø40 | 25 | M22xP1.5 | 40 | 20 | 17 | 33 | 28 | 78.5 | 46 | 22.5 | 76 | 3/8 | 50 | 13 | 203 | 11 | 37.5 | 23.5 | 12.5 | 6 | 45 | 68 |
| 2 | Ø50 | 30 | M26xP1.5 | 40 | 20 | 17 | 38 | 30 | 94 | 54 | 18 | 85 | 3/8 | 55 | 13 | 224 | 14 | 42 | 26 | 22 | 8 | 56 | 85 |
| 3 | Ø63 | 35 | M30xP1.5 | 45 | 20 | 17 | 38 | 30 | 102 | 57 | 21 | 85 | 3/8 | 55 | 13 | 228 | 16 | 44 | 26 | 22 | 8 | 62 | 95 |
| 4 | Ø80 | 40 | M30xP1.5 | 45 | 20 | 20 | 38 | 35 | 131 | 76 | 2 | 107 | 1/2 | 75 | 13 | 294 | 18 | 63 | 36 | 27 | 13 | 80 | 120 |
| 5 | Ø100 | 50 | M40xP2 | 55 | 25 | 20 | 41 | 37 | 158.5 | 93 | 14 | 123.5 | 1/2 | 90 | 15 | 320 | 20 | 66 | 45.5 | 24 | 15 | 100 | 140 |
| 6 | Ø125 | 60 | M50xP2 | 70 | 35 | 30 | 57 | 47 | 195 | 114 | 25 | 143 | 3/4 | 100 | 15 | 394 | 224 | 80 | 53 | 30 | 15 | 122 | 169 |
| 7 | Ø150 | 80 | M70xP2 | 80 | 35 | 30 | 60 | 50 | 220 | 125 | 35 | 135 | 3/4 | 90 | 20 | 390 | 28 | 80 | 53 | 30 | 20 | 144 | 200 |
| 8 | Ø180 | 100 | M90xP2 | 100 | 35 | 40 | 65 | 55 | 267.5 | 150 | 45 | 172 | 1 | 120 | 20 | 490 | 35 | 90 | 62.5 | 40 | 20 | 175 | 240 |
| 9 | Ø200 | 100 | M90xP2 | 100 | 40 | 40 | 65 | 60 | 301 | 170 | 45 | 175 | 1 | 120 | 20 | 475 | 35 | 95 | 73.5 | 40 | 25 | 193 | 265 |
