ویژگیهای محصول

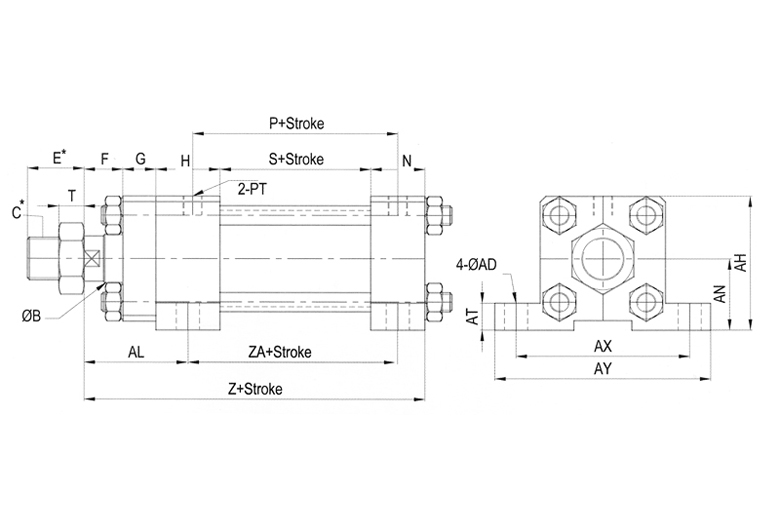

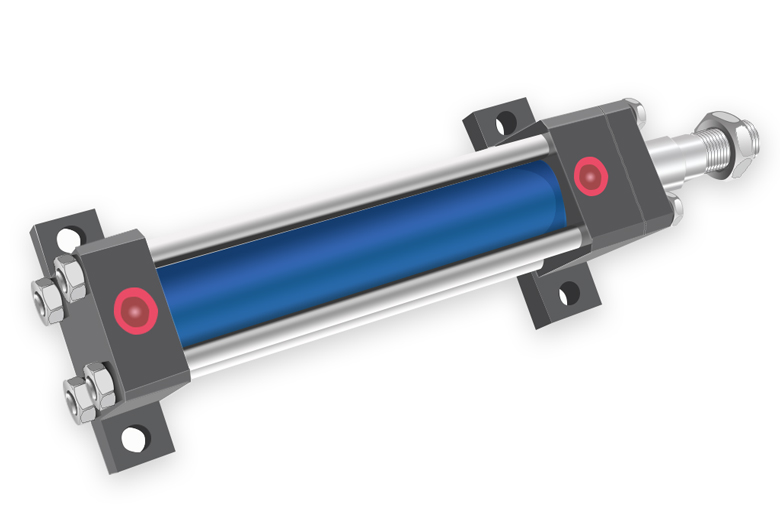

سری جکها یا سیلندرهای هیدرولیک NHC که به سیلندرهای سوسماری شناخته شده است با نصب آسان بر روی سطوح افقی و عمودی برای قالب سازان و ماشین سازان طراحی شده است که با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
| Item | Bore | ØB | C* | E* | F | G | H | N | AH | AL | AN | P | PT | S | T | ZA | Z | ØAD | AT | AX | AY |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ø40 | 25 | M22xP1.5 | 40 | 20 | 17 | 33 | 28 | 69.5 | 53.5 | 37 | 76 | 3/8 | 50 | 13 | 80.5 | 148 | 12 | 14 | 90 | 112 |
| 2 | Ø50 | 30 | M26xP1.5 | 40 | 20 | 17 | 38 | 30 | 85 | 56 | 45 | 85 | 3/8 | 55 | 13 | 89 | 160 | 14 | 17 | 115 | 140 |
| 3 | Ø63 | 35 | M30xP1.5 | 45 | 20 | 17 | 38 | 30 | 95 | 56 | 50 | 85 | 3/8 | 55 | 13 | 89 | 160 | 14 | 19 | 128 | 156 |
| 4 | Ø80 | 40 | M30xP1.5 | 45 | 20 | 20 | 38 | 35 | 115 | 59 | 60 | 107 | 1/2 | 75 | 13 | 111.5 | 188 | 18 | 25 | 152 | 184 |
| 5 | Ø100 | 50 | M40xP2 | 55 | 25 | 20 | 41 | 37 | 135.5 | 65.5 | 70 | 123.5 | 1/2 | 90 | 15 | 129 | 213 | 21 | 27 | 178 | 210 |
| 6 | Ø125 | 60 | M50xP2 | 70 | 35 | 30 | 57 | 47 | 171 | 93.5 | 90 | 143 | 3/4 | 100 | 15 | 152 | 269 | 24 | 30 | 230 | 280 |
| 7 | Ø150 | 80 | M70xP2 | 80 | 35 | 30 | 60 | 50 | 208 | 95 | 113 | 135 | 3/4 | 90 | 20 | 145 | 265 | 28 | 35 | 270 | 325 |
| 8 | Ø180 | 100 | M90xP2 | 100 | 35 | 40 | 65 | 55 | 260.5 | 107.5 | 143 | 172 | 1 | 120 | 20 | 180 | 315 | 35 | 45 | 330 | 395 |
| 9 | Ø200 | 100 | M90xP2 | 100 | 40 | 40 | 65 | 60 | 292 | 112.5 | 161 | 175 | 1 | 120 | 20 | 182.5 | 325 | 35 | 50 | 360 | 430 |
