ویژگیهای محصول

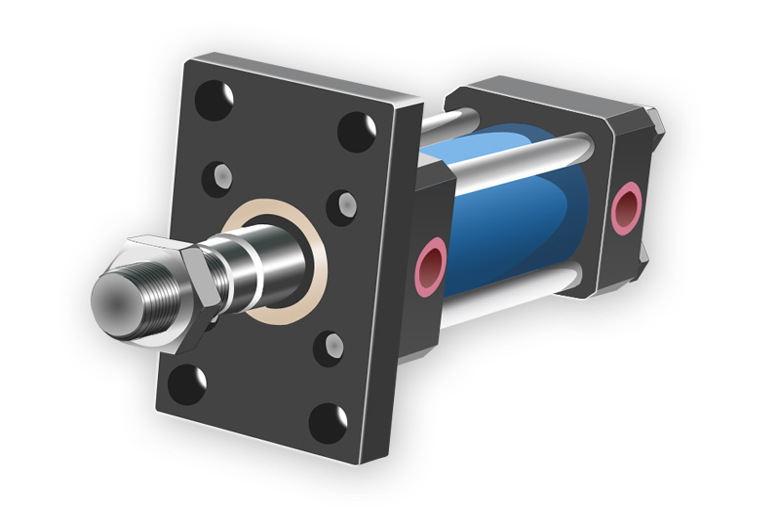

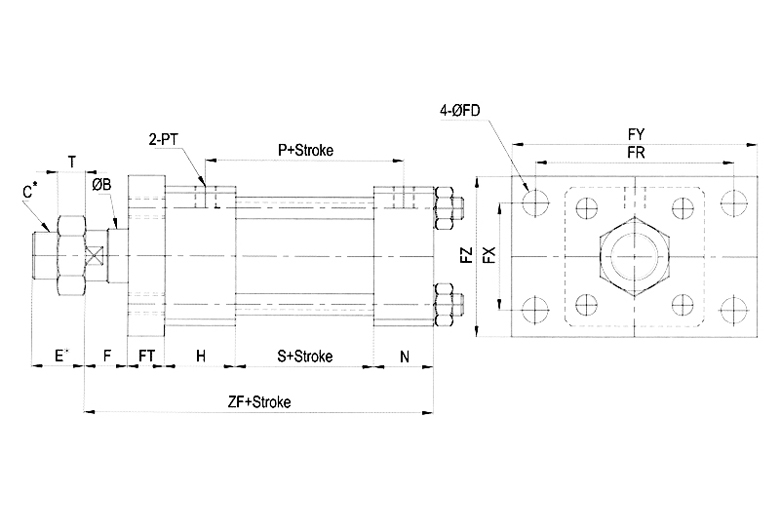

سری جکها یا سیلندرهای هیدرولیک NHB با فلنج نصب شده بر روی آن جهت استفاده قالب سازان و ماشین سازان طراحی شده است که با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
| Item | Bore | ØB | C* | E* | F | G | H | N | P | PT | S | T | ZF | ØFD | FT | FR | FX | FY | FZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ø40 | 25 | M22xP1.5 | 40 | 20 | 17 | 33 | 28 | 76 | 3/8 | 50 | 13 | 148 | 12 | 17 | 93 | 50 | 115 | 75 |
| 2 | Ø50 | 30 | M26xP1.5 | 40 | 20 | 17 | 38 | 30 | 85 | 3/8 | 55 | 13 | 160 | 14 | 17 | 110 | 56 | 150 | 85 |
| 3 | Ø63 | 35 | M30xP1.5 | 45 | 20 | 17 | 38 | 30 | 85 | 3/8 | 55 | 13 | 160 | 14 | 17 | 126 | 68 | 155 | 95 |
| 4 | Ø80 | 40 | M30xP1.5 | 45 | 20 | 20 | 38 | 35 | 107 | 1/2 | 75 | 13 | 188 | 18 | 20 | 152 | 75 | 190 | 120 |
| 5 | Ø100 | 50 | M40xP2 | 55 | 25 | 20 | 41 | 37 | 123.5 | 1/2 | 90 | 15 | 213 | 20 | 20 | 180 | 100 | 220 | 140 |
| 6 | Ø125 | 60 | M50xP2 | 70 | 35 | 30 | 57 | 47 | 143 | 3/4 | 100 | 15 | 269 | 24 | 30 | 222 | 122 | 280 | 170 |
| 7 | Ø150 | 80 | M70xP2 | 80 | 35 | 30 | 60 | 50 | 135 | 3/4 | 90 | 20 | 265 | 28 | 30 | 260 | 155 | 310 | 206 |
| 8 | Ø180 | 100 | M90xP2 | 100 | 35 | 40 | 65 | 55 | 172 | 1 | 120 | 20 | 315 | 35 | 40 | 315 | 188 | 375 | 250 |
| 9 | Ø200 | 100 | M90xP2 | 100 | 40 | 40 | 65 | 60 | 175 | 1 | 120 | 20 | 325 | 35 | 40 | 355 | 207 | 425 | 272 |
