ویژگیهای محصول

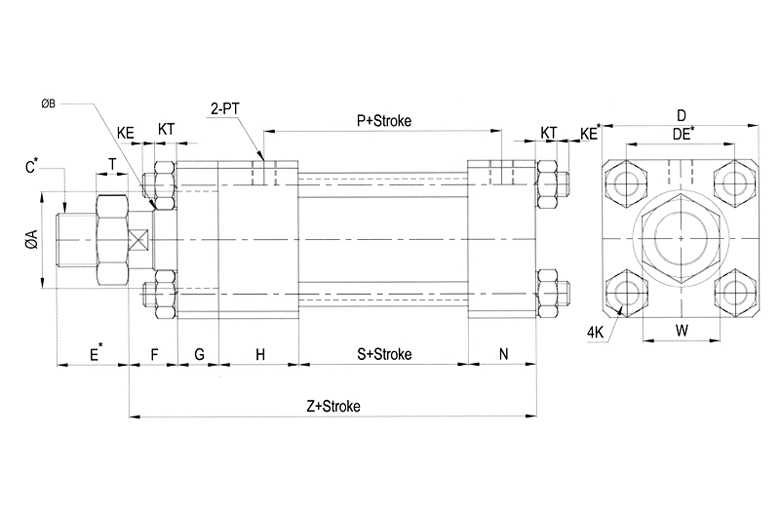

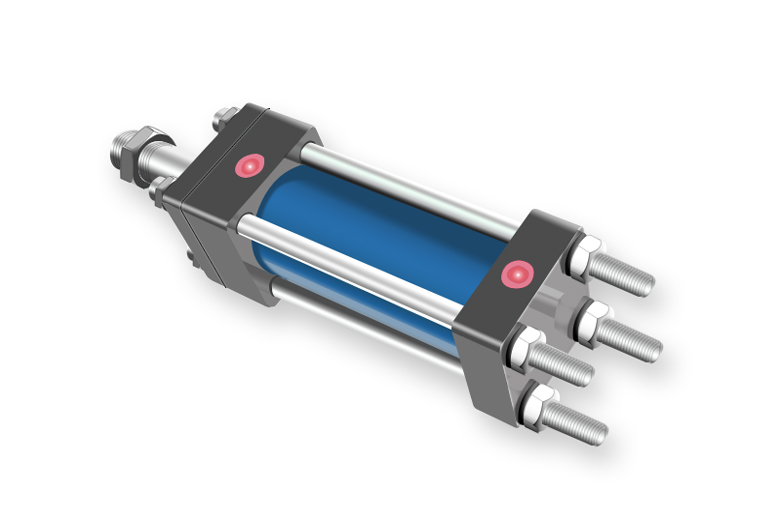

سری جکها یا سیلندرهای هیدرولیک NHA جهت نصب بر روی جیگ و فیکسچرها و ماشین آلات صنعتی طراحی شده است که با مشخصات فنی و پارامتری مشخص شده در عکس نقشه و جدول ذیل قابل سفارش میباشد.
| Item | Bore | ØA | ØB | C* | D | DE | E* | F | G | H | N | P | PT | K | KE* | KT | S | T | W | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ø40 | 40 | 25 | M22xP1.5 | 65 | 45 | 40 | 20 | 17 | 33 | 28 | 76 | 3/8 | M10xP1.25 | 10 | 10.5 | 50 | 13 | 32 | 148 |
| 2 | Ø50 | 50 | 30 | M26xP1.5 | 80 | 56 | 40 | 20 | 17 | 38 | 30 | 85 | 3/8 | M12xP1.5 | 10 | 13 | 55 | 13 | 35 | 160 |
| 3 | Ø63 | 50 | 35 | M30xP1.5 | 90 | 62 | 45 | 20 | 17 | 38 | 30 | 85 | 3/8 | M14xP1.5 | 10 | 14.5 | 55 | 13 | 41 | 160 |
| 4 | Ø80 | 60 | 40 | M30xP1.5 | 110 | 80 | 45 | 20 | 20 | 38 | 35 | 107 | 1/2 | M16xP1.5 | 10 | 17 | 75 | 13 | 41 | 188 |
| 5 | Ø100 | 80 | 50 | M40xP2 | 131 | 95 | 55 | 25 | 20 | 41 | 37 | 123.5 | 1/2 | M18xP1.5 | 10 | 19.5 | 90 | 15 | 55 | 213 |
| 6 | Ø125 | 90 | 60 | M50xP2 | 163 | 122 | 70 | 35 | 30 | 57 | 47 | 143 | 3/4 | M22xP1.5 | 10 | 23.5 | 100 | 15 | 65 | 269 |
| 7 | Ø150 | 110 | 80 | M70xP2 | 195 | 144 | 80 | 35 | 30 | 60 | 50 | 135 | 3/4 | 1"-8UNC | 15 | 31 | 90 | 20 | 90 | 265 |
| 8 | Ø180 | 135 | 100 | M90xP2 | 235 | 175 | 100 | 35 | 40 | 65 | 55 | 172 | 1 | 1,1/4"-8UNC | 20 | 39 | 120 | 20 | 110 | 315 |
| 9 | Ø200 | 135 | 100 | M90xP2 | 262 | 193 | 100 | 40 | 40 | 65 | 60 | 175 | 1 | 1,1/4"-8UNC | 20 | 39 | 120 | 20 | 110 | 325 |
